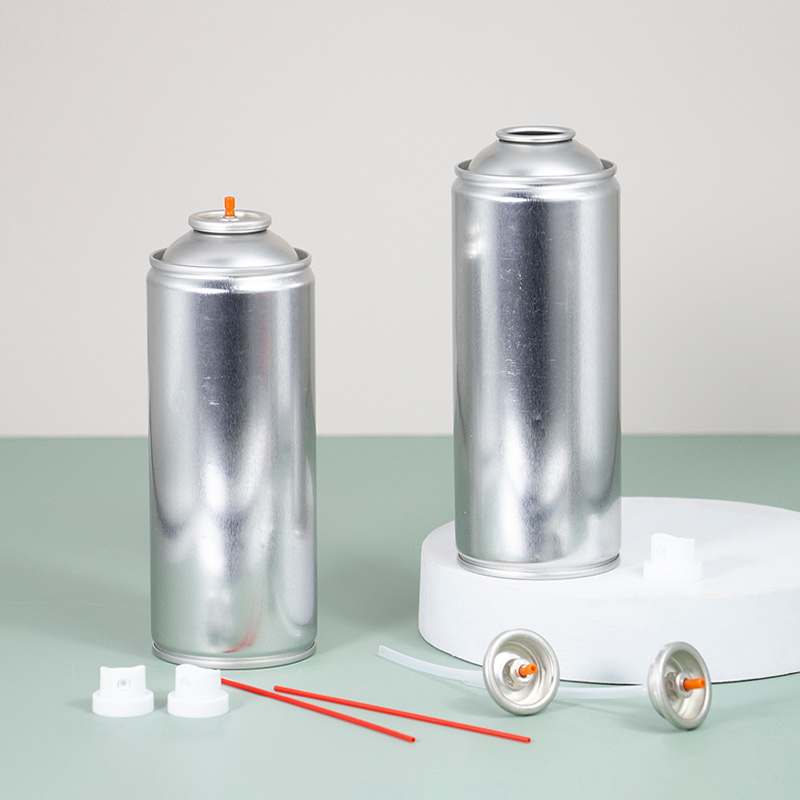

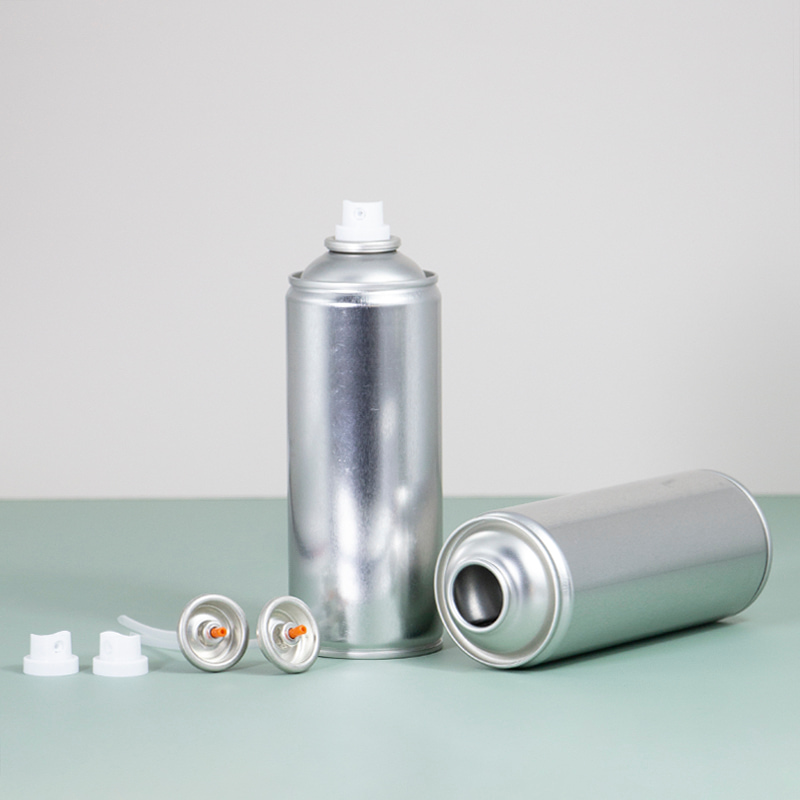

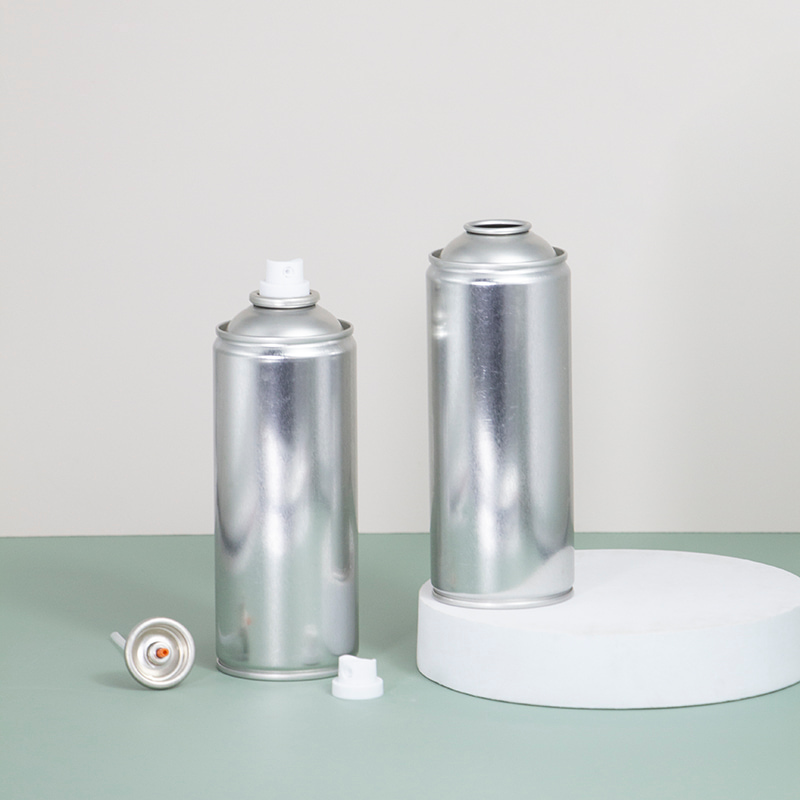

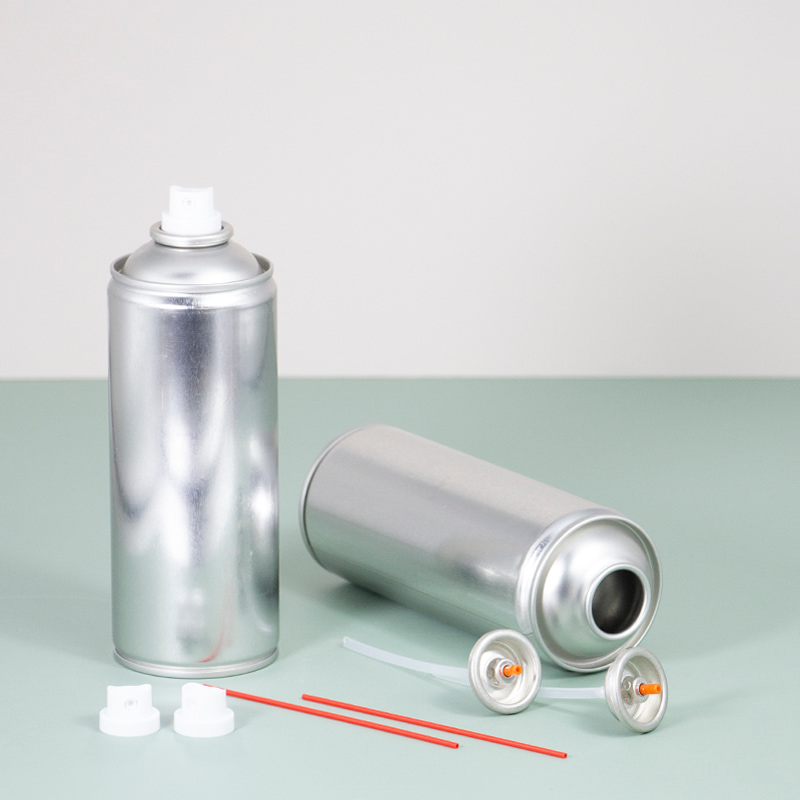

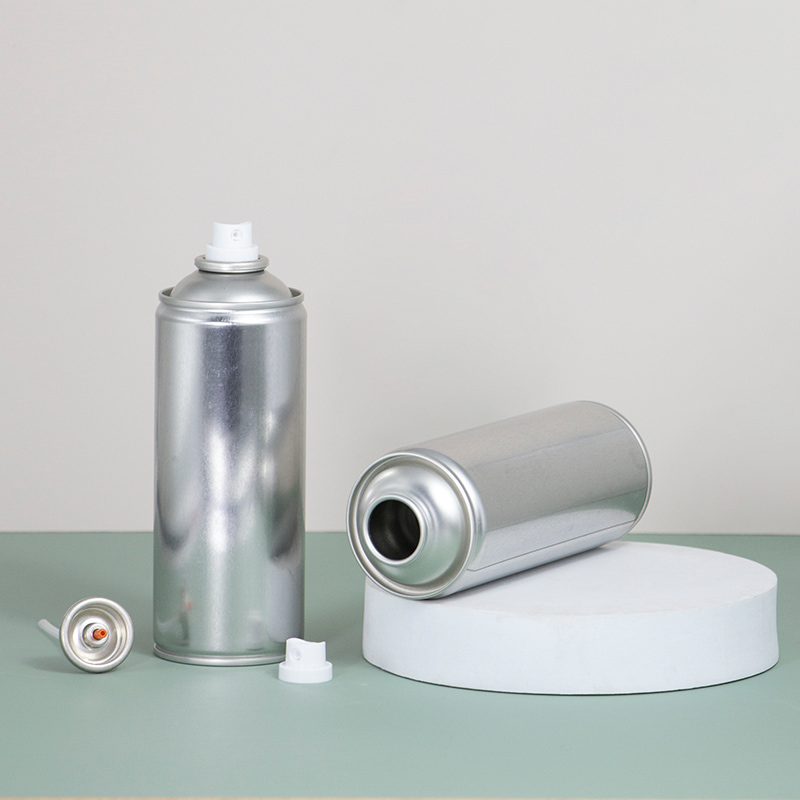

Высококачественный пустой аэрозольный баллон Futen диаметром 65 мм для удаления ржавчины

A

ОТКРЫТИЕ КУБКА I/S

25,4 ± 0,1

25,4 ± 0,1

25,4 ± 0,1

25,4 ± 0,1

B

ОТКРЫТИЕ КУБКА O/S

31,2 ± 0,2

31,2 ± 0,2

31,2 ± 0,2

31,20 ± 0,2

C

ВЕРХНЯЯ ЧАСТЬ ЗАВОРОТА К ВЕРХНЕЙ ЧАСТИ ВЕРХНЕГО ДВОЙНОГО ШВА

5,2 ± 0,25

8,5±0,25

9,3 ± 0,25

13,2 ± 0,25

J

ВЫСОТА КОНТАКТА

4 ± 0,15

4 ± 0,15

4 ± 0,15

4 ± 0,15

K

ВЕРХНИЙ ДВОЙНОЙ ШОВ ВНЕШНИЙ ДИАМЕТР

43,8 ± 0,15

50,9+0,1 /-0,15

55,8 ± 0,15

63,25 ± 0,15

S

ВЕРТИКАЛЬНОЕ РАССТОЯНИЕ, КАСАТЕЛЬНАЯ К НАРУЖНОМУ ДИАМЕТРУ ДВОЙНОГО ШВА КУПОЛА – ВЕРХНЯЯ ЧАСТЬ ДВОЙНОГО КУПОЛА ДО СГУЩЕННОЙ ОБЛАСТИ БОКОВОЙ СТЕНКИ БАНКИ

6,7± 0,2

6,7±0,2

6,7 ± 0,2

6,9 ± 0,2

T

ШИРИНА ИЛИ ВЫСОТА ВЕРХНЕГО ДВОЙНОГО ШВА

3± 0,2

3,1±0,2

3 ± 0,2

3,2 ± 0,2

V

ВНЕШНИЙ ДИАМЕТР КОРПУСА

45,2 ± 0,2

52,5 ± 0,2

57 ± 0,2

65,5 ± 0,2

D

ВЕРХНЯЯ ЧАСТЬ ВЕРХНЕГО ДВОЙНОГО ШВА К НИЖНЕЙ ЧАСТИ НИЖНЕГО ДВОЙНОГО ШВА

Д±0,5

Д±0,5

Д±0,5

Д ± 0,5

E

ОБЩАЯ ВЫСОТА

(Д+5,5)±1,0

(Д+8,8)±1,0

(Д+9,6)±1,0

(Д+13,5) ±1,0
